VFD 系列動態壓差電動調節閥的安裝使用說明書

裝有電動執行器的 VFD 系列是一種具有閥權度和自動流量限制功能的動態壓差

電動調節閥，主要應用在溫度為 150℃的循環水區域供熱系統和空調系統對末端設備

（空調箱、風機盤管、風機誘導箱、冷吊頂、換熱器等)進行溫度控制和持續的自動平衡。

基本描述：

裝有電動執行器的 VFD 系列閥門能夠精確控制流量，這提供了更佳的舒適性，還可以

有效的降低空調系統的運行成本,因為它在以下方面進行了節能處理：

• 得益于精確且與壓力無關的流量限制功能，部分負荷時不會出現流量過高的現象，從而

提高了能量傳輸效率，降低了水泵的工作能耗。

• 所需的水泵揚程低于傳統系統，這降低了水泵購置成本和能耗。 通過閥門上的測量孔，可以便捷地排除空調水系統故障，找到水泵的設定值。

• 內置壓差控制器，確保水壓力波動不會影響室內溫度，從而減少執行機構的運動。

• 實現穩定的室內溫度，在舒適度保持不變的情況下，可降低平均溫度閥門按照設計流量

工作，將流量方面的投訴降至低

• 建筑的空調水系統可分期分批并網，不會影響原有系統的使用，VFD 系列閥將自動控制流

量，即使系統的其它部分尚未完成。 項目完工后，無需對 VFD 系列動態控制閥進行重新調

整。

• 設定過程方便快捷，無需流程圖、計算或測量裝置，調試成本幾乎為零。 可將 VFD 閥門

設為精確的設計值，即使系統正在運行。

• VFD 系列動態壓差電動調節閥兼具平衡和控制兩項功能，可將安裝成本減半。

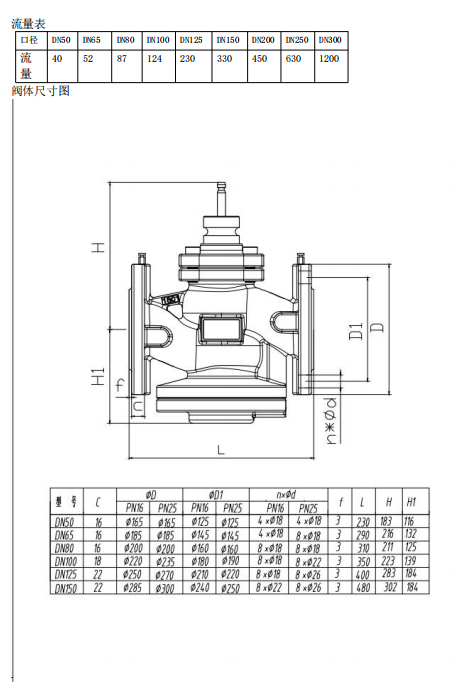

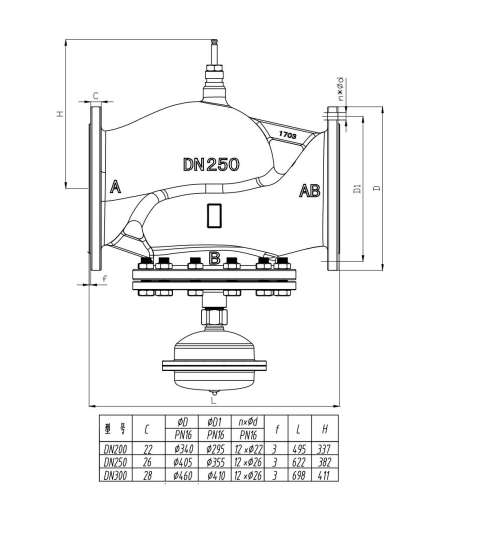

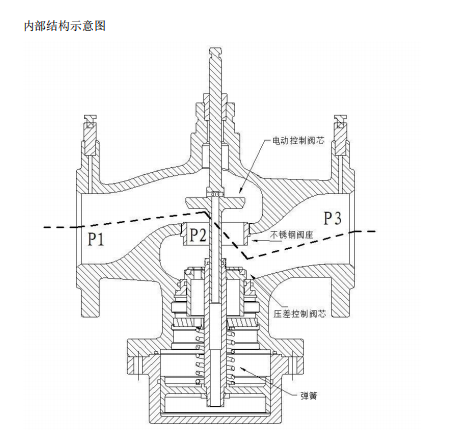

工作原理：

• 電動部分用于控制閥體流量大小，當系統壓力穩定時，壓差控制閥芯開度保持不變，系

統流量保持恒定。

• 系統壓力發生變化時，壓差控制閥芯可以迅速感知壓力變化，自動調整開度以保持恒定

流量，實現既定系統流量不會發生變化，節約能源。

安裝要求： 該調節閥可以安裝在系統的供水和回水管，安裝位置可以自由選擇。

注意事項： 該調節閥工作狀態為常開，不可做截止閥使用，主要作用是保持系統壓力發生變化時 保持系統流量不發生較大變化，沒有完全關斷作用。

安裝現場，此閥前應設計截止閥和過濾器，防止管道異物損傷閥體內部結構，閥后應 設計截止閥。并另設旁通管道，方便后期維修。
